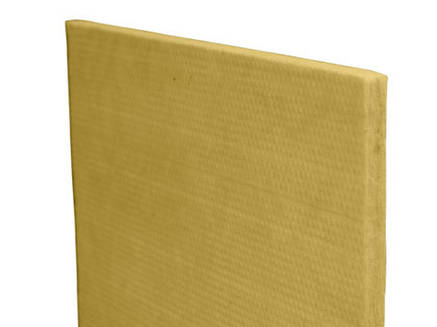

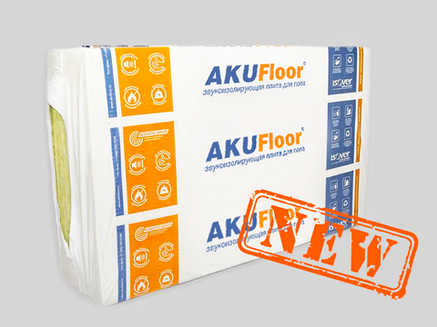

Akufloor-S20 (Акуфлор-S20) стеклоплита для звукоізоляції підлоги

Звукоізоляційні плити Акуфлор-S20 застосовуються в якості робочого пружного шару під вирівнює стяжкою у конструкціях плаваючих підлог.

Плити для звукоізоляції підлоги «АкуФлор-S20» виготовлені за спеціальною технологією з скловолокна, що володіє малою усадкою під навантаженням, одночасно з низьким значенням динамічного модуля пружності. У поєднанні з високою міцністю до механічних навантажень, конструкція звукоізоляційного статі на плитах «АкуФлор-S20» є високоефективною однокомпонентною системою для звукоізоляції перекриттів від ударного і повітряного шуму.

Скловолокнисті плити для ізоляції ударного шуму «АкуФлор-S20» застосовуються при влаштуванні звукоізолюючих підлог плаваючого типу в якості робочого пружного шару під вирівнюючої бетонної або цементно-піщаною стяжкою.

Фізико-технічні характеристики
Робочий розмір панелей: 1200 х 600 мм
Товщина плити: 20 мм
Щільність: 90 ± 10% кг/м3
Відносне стиснення під навантаженням:

• - 3 % при навантаженні 2 000 М
• 6 % при навантаженні 5 000 Н

Індекс зниження рівня ударного шуму конструкцією підлоги

• при товщині 20 мм – ΔL _n,w = 36 дБ
• при товщині 40 мм – ΔL _n,w = 41 дБ

Індекс додаткової ізоляції повітряного шуму ΔRw = 10 дБ^*
*- за даними натурних випробувань з урахуванням наявності непрямих шляхів передачі шуму.

Інструкція по монтажу

• Перед розкладкою плит матеріалу АкуФлор-S20 потрібно ретельно очистити основу підлоги від будівельного сміття.
• Звукоізоляційні плити АкуФлор-S20 укладаються на перекриття стик в стик, без зазору, у відповідності з заданими розмірами з таким розрахунком, щоб повністю покрити площу підлоги. При укладанні в два шари плити укладаються з перекриттям стиків верхнього і нижнього шарів в перпендикулярних напрямках.
• Щоб уникнути жорсткого контакту між стяжкою і стінами, а також іншими елементами конструкції будівлі, необхідно на всі стіни по периметру приміщення або на колони завести кромочную прокладку на висоту 30-40 мм вище рівня влаштовується підлоги. Кромочная прокладка може бути виконана з матеріалів АкуФлор-S20 в один шар або з матеріалу Вибростек-М в два шари. Кромочную прокладку до вертикальних поверхонь фіксують за допомогою герметика Вибросил/Акуфлекс-НД.
• Поверх шару з звукоізоляційних плит АкуФлор-S20 укладається розділяючий шар з армованої поліетиленової плівки товщиною 200 мкм з закладом країв на всі стіни і колони. Це необхідно для того, щоб при влаштуванні стяжки розчин не попадав на мінераловатні плити і кромочную прокладку.
• Після укладання розділяючого шару поліетилену виконують цементно-піщану стяжку з піскобетону марки М-300 або товарного бетону товщиною 60 мм
• При влаштуванні стяжки необхідно армувати її металевою сіткою з розміром вічка
  50 х 50 мм та діаметром дроту 4 мм Сітка має бути розташована в шарі стяжки не нижче 20 мм від її нижнього рівня і не вище середньої лінії стяжки. Сітка укладається з перекриттям стиків 100 мм, які зв'язуються в'язальним дротом через кожні 200 мм.
• Поверхню розчину вирівнюється за допомогою рейки. При великій площі поверхні підлоги вирівнююча стяжка виконується ділянками площею до 30м² з обов'язковим пристроєм деформаційних швів з використанням матеріалу Вибростек.
• Після влаштування підлоги поліетиленову плівку, а також надлишок кромочной прокладки обрізають за рівнем готової підлоги. Стики між стяжкою і стінами (колонами) заповнюються герметиком Вибросил/Акуфлекс-НД.
